光刻技术在半导造等领域一直占据着核心地位，随着技术的不断演进，纳米压印光刻技术逐渐崭露头角。它为芯片制造等行业带来了新的希望与挑战，吸引着众多科研人员与企业的目光。

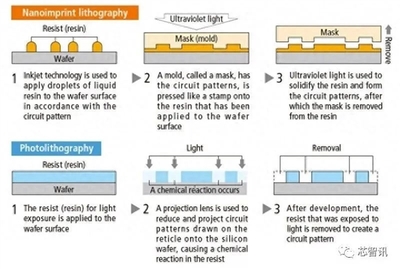

纳米压印光刻技术是一种极具潜力的微纳加工技术。与传统光刻技术相比，它有着独特的优势。传统光刻技术随着制程的不断缩小，面临着诸如光刻分辨率极限、成本高昂等诸多问题。而纳米压印光刻技术在理论上可以突破传统光刻的分辨率限制，能够实现更高精度的图案复制。其原理是通过将模具上的微纳图案压印到待加工的材料表面，从而实现微纳结构的制造。这种技术不需要复杂的光学系统，设备成本相对较低，而且能够在较大面积上实现均匀的图案复制。

在芯片制造领域，纳米压印光刻技术有着巨大的应用前景。随着芯片性能的不断提升，对芯片制程的要求也越来越高。传统光刻技术在先进制程节点上的难度日益增大，而纳米压印光刻技术有望成为突破瓶颈的关键技术之一。它可以帮助制造出更小尺寸、更高集成度的芯片，提升芯片的运算速度和存储容量等性能。例如，在未来的人工智能芯片、5G通信芯片等高端芯片制造中，纳米压印光刻技术有可能发挥重要作用。

纳米压印光刻技术在光学器件制造方面也有着独特的优势。它可以制造出具有高精度微纳结构的光学元件，如微透镜阵列、衍射光栅等。这些微纳结构的光学元件能够提高光的传播效率、控制光的传播方向等，广泛应用于光通信、光成像、激光技术等领域。例如，在光通信领域，利用纳米压印光刻技术制造的微透镜阵列可以提高光信号的耦合效率，提升通信质量。

纳米压印光刻技术也面临着一些挑战。模具的制造是一个关键问题。高精度的模具制造需要先进的加工技术和设备，成本较高。而且模具在使用过程中容易磨损，需要定期更换，这也增加了生产成本。压印过程中的工艺控制也较为复杂，例如压印温度、压力、时间等参数的精确控制对图案的质量有着重要影响。如果工艺控制不当，可能会导致图案变形、缺陷等问题。

为了克服这些挑战，科研人员们进行了大量的研究。在模具制造方面，不断探索新的材料和加工工艺，以降低模具成本并提高模具的使用寿命。也在研发更加智能化的压印设备，能够实现对压印工艺参数的精确控制。例如，通过引入先进的传感器和控制系统，实时监测压印过程中的各项参数，并根据反馈进行自动调整，从而提高图案的质量和一致性。

在光刻资讯领域，纳米压印光刻技术一直是备受关注的热点话题。科研机构和企业不断发布关于纳米压印光刻技术的研究成果和应用进展。各大国际学术会议上，相关的研究论文层出不穷，展示了该技术在不同领域的研究动态和发展趋势。行业内也在积极探讨纳米压印光刻技术的产业化前景，许多企业纷纷投入研发资源，致力于将该技术推向市场。

纳米压印光刻技术作为一种新兴的光刻技术，具有巨大的发展潜力。虽然目前还面临一些挑战，但随着科研人员的不断努力和技术的持续进步，相信它将在芯片制造、光学器件制造等众多领域发挥重要作用，为推动科技的发展做出贡献。在未来的光刻技术发展历程中，纳米压印光刻技术有望成为一颗璀璨的明星，引领微纳加工技术迈向新的高度，为人类创造更加先进、高效的科技产品。
