光刻技术作为半导造领域的核心技术之一，对集成电路的发展起着至关重要的作用。在光刻技术的发展历程中，193nm ArF浸润式光刻机的出现具有划时代的意义。它不仅推动了半导体行业的技术进步，更是集成电路制造从微米级迈向纳米级的关键转折点。

在半导体产业的早期发展阶段，光刻技术主要依赖于传统的干式光刻工艺。随着集成电路的集成度不断提高，对光刻分辨率的要求也越来越高。传统的干式光刻技术由于受到光的波长限制，难以满足日益增长的高分辨率光刻需求。当光刻尺寸缩小到一定程度时，传统干式光刻技术的分辨率已接近极限，无法进一步提高集成电路的性能和集成度。此时，193nm ArF浸润式光刻机应运而生。

193nm ArF浸润式光刻机的原理是在光刻胶和投影物镜之间引入液体介质，通过液体的高折射率来缩短光的波长，从而提高光刻分辨率。这种创新的技术突破了传统干式光刻技术的瓶颈，使得光刻尺寸能够进一步缩小，为集成电路的高性能化和小型化提供了可能。

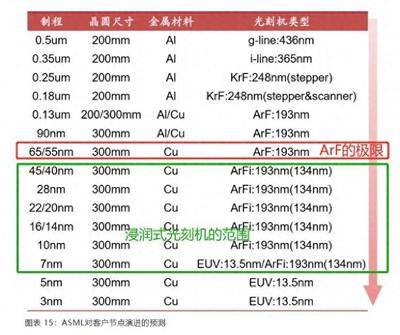

从技术层面来看，193nm ArF浸润式光刻机的出现使得半导造工艺能够从90nm节点顺利过渡到65nm、45nm、32nm甚至更小的节点。这意味着在同样大小的芯片上可以集成更多的晶体管，从而显著提高芯片的性能和功能。例如，在智能手机、电脑等电子设备中，高性能芯片的应用使得设备的运行速度更快、处理能力更强、功耗更低。它也为人工智能、大数据、物联网等新兴技术的发展提供了坚实的硬件基础。

在产业发展方面，193nm ArF浸润式光刻机的广泛应用促进了半导体产业的快速发展。它推动了全球半导体产业链的升级和完善，带动了相关配套产业的发展，如光刻胶、掩膜版、光刻机零部件等。它还提高了半导造企业的竞争力，使得企业能够生产出更高性能、更高质量的芯片产品，满足市场对高端芯片的需求。

从战略层面来看，掌握193nm ArF浸润式光刻机技术对于一个的科技实力和经济发展具有重要意义。在当今全球科技竞争日益激烈的背景下，半导体产业已成为各国争夺的战略制高点。拥有先进的光刻技术和光刻机设备，能够提升的自主创新能力和核心竞争力，保障的信息安全和产业安全。

193nm ArF浸润式光刻机技术的研发和制造并非易事。它涉及到光学、机械、电子、材料等多个领域的高端技术，需要大量的资金投入和研发人员的努力。目前，全球能够生产193nm ArF浸润式光刻机的企业屈指可数，这也凸显了该技术的复杂性和重要性。

展望未来，随着半导体技术的不断发展，对光刻技术的要求也将越来越高。193nm ArF浸润式光刻机虽然已经取得了巨大的成功，但仍面临着诸多挑战和机遇。一方面，需要进一步提高光刻机的分辨率和生产效率，以满足不断增长的市场需求；另一方面，需要探索新的光刻技术和工艺，为下一代集成电路的发展奠定基础。

193nm ArF浸润式光刻机在光刻技术发展史上具有不可磨灭的意义。它是半导体产业发展的重要里程碑，为集成电路的高性能化和小型化做出了巨大贡献。在未来的发展中，我们期待着光刻技术能够不断创新和突破，为人类社会的科技进步和经济发展带来更多的惊喜。
