光刻工艺作为半导造中的核心技术之一，在集成电路的生产过程中发挥着至关重要的作用。它决定了芯片上电路图案的精度和尺寸，直接影响着芯片的性能和功能。随着半导体技术的不断发展，对光刻工艺的要求也越来越高，其流程的复杂性和精确性也在不断提升。光刻工艺就像是一位技艺精湛的画师，在硅片这个“画布”上绘制出微小而复杂的电路图案，为现代电子设备的高性能运行奠定基础。通过深入了解光刻工艺的基本流程，我们能够更好地理解芯片制造的奥秘，以及它对现代科技发展的重要意义。

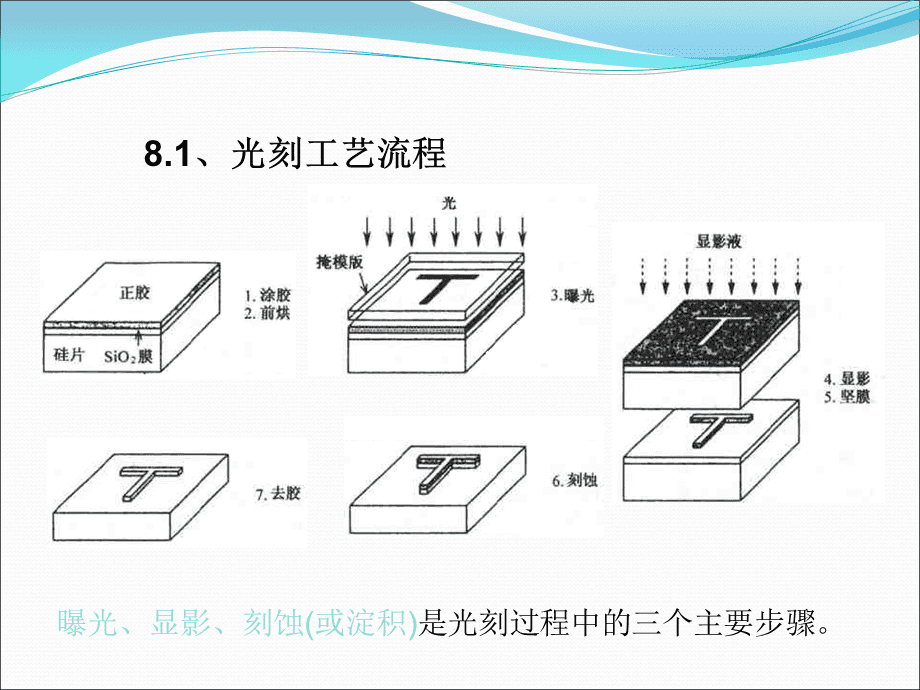

光刻工艺的基本流程包含多个关键步骤。首先是硅片预处理，这是光刻工艺的起始环节。硅片作为芯片制造的基础材料，其表面的洁净程度和质量直接影响后续光刻的效果。在预处理阶段，需要对硅片进行严格的清洗，去除表面的杂质、油污和氧化物等。通常会采用化学清洗和物理清洗相结合的方法，比如使用各种化学试剂进行浸泡和冲洗，同时利用超声波等物理手段辅助清洗，以确保硅片表面达到极高的洁净度。清洗完成后，还需要对硅片进行干燥处理，防止残留水分对后续工艺产生不良影响。为了增强光刻胶与硅片表面的附着力，还会在硅片表面涂覆一层特殊的底漆。

接下来是光刻胶涂覆。光刻胶是一种对光敏感的有机材料，它在光刻过程中起着关键作用。涂覆光刻胶的目的是在硅片表面形成一层均匀、厚度合适的光刻胶薄膜。涂覆方法有多种，常见的有旋转涂覆法。在旋转涂覆过程中，将光刻胶滴在硅片中心，然后硅片高速旋转，利用离心力使光刻胶均匀地铺展在硅片表面。涂覆的光刻胶厚度需要精确控制，因为它会直接影响光刻图案的分辨率和质量。不同的光刻工艺和芯片设计要求可能需要不同厚度的光刻胶，一般在几百纳米到几微米之间。

光刻胶涂覆完成后，就进入曝光步骤。曝光是将光刻掩膜版上的电路图案通过光照的方式转移到光刻胶上的过程。曝光系统通常使用特定波长的光线，如紫外线等。光刻掩膜版是一个带有芯片电路图案的模板，光线透过掩膜版上的图案照射到光刻胶上，使光刻胶发生化学反应。根据光刻胶的特性，曝光部分的光刻胶会发生溶解或硬化等变化。曝光过程需要精确控制光照的强度、时间和均匀性等参数，以确保光刻图案的准确性和清晰度。不同的曝光技术，如步进式曝光、扫描式曝光等，在精度和效率上有所差异，需要根据具体的芯片制造需求进行选择。

曝光完成后，进行显影操作。显影是将曝光后的光刻胶进行处理，使曝光部分和未曝光部分的光刻胶产生不同的溶解特性，从而在硅片表面形成与光刻掩膜版图案相对应的光刻胶图案。显影液的选择和显影时间的控制非常关键，显影过度或不足都会影响光刻图案的质量。显影完成后，还需要对硅片进行清洗和干燥，去除残留的显影液和杂质。

显影之后是刻蚀步骤。刻蚀是利用化学或物理方法将硅片表面未被光刻胶保护的部分去除，从而将光刻胶图案转移到硅片上。刻蚀方法主要分为湿法刻蚀和干法刻蚀。湿法刻蚀是利用化学溶液对硅片进行腐蚀，其优点是成本较低，但刻蚀精度相对较低，容易出现侧向腐蚀等问题。干法刻蚀则是利用等离子体等物理手段进行刻蚀，刻蚀精度高，能够实现更精细的图案转移，但设备成本和工艺复杂度较高。

最后是光刻胶去除。刻蚀完成后，需要将硅片表面残留的光刻胶去除。通常采用化学方法，使用专门的光刻胶去除剂将光刻胶溶解并清洗掉。去除光刻胶后，硅片表面就留下了精确的电路图案，完成了光刻工艺的基本流程。

光刻工艺的基本流程是一个复杂而精细的过程，每一个步骤都需要精确控制和严格操作，任何一个环节出现问题都可能影响芯片的质量和性能。随着半导体技术的不断进步，光刻工艺也在不断创新和发展，以满足更高性能芯片的制造需求。
