光刻工艺在半导造等领域有着至关重要的地位，光刻胶作为其中关键材料分为正胶和负胶。当光刻胶正胶和负胶混合在一起，将会引发一系列复杂且影响深远的状况。

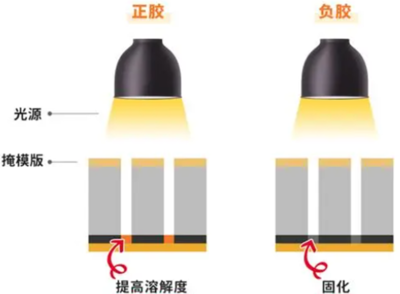

光刻胶正胶和负胶具有截然不同的特性。正胶在受到光刻曝光时，会发生光化学反应，使得曝光区域变得可溶于显影液，从而在后续显影过程中被去除，留下未曝光区域的图形。而负胶则恰恰相反，曝光后未曝光区域可溶于显影液，最终保留的是曝光区域的图形。这种特性上的差异决定了它们在光刻工艺中各自独特的作用。

一旦正胶和负胶混合在一起，首先受到影响的就是光刻图形的准确性。由于两种胶的显影特性不同，混合后无法再按照单一正胶或负胶的显影方式来精确地形成预期的光刻图形。在显影过程中，原本清晰的图形边缘会变得模糊不清，难以实现高精度的线条刻画和图形转移。这对于需要极高分辨率的半导体芯片制造等领域来说，无疑是灾难性的。比如在制造先进制程的芯片时，线条宽度可能只有几十纳米甚至更小，混合胶导致的图形精度问题会直接影响芯片的性能和功能，可能引发电路短路、信号传输错误等一系列严重后果。

混合后的光刻胶在感光度等方面也会发生变化。正胶和负胶对光的吸收和反应机制不同，混合后其整体的感光度不再符合原有工艺要求。这可能导致曝光时间难以准确控制，要么曝光不足使得图形无法完全形成，要么曝光过度造成图形变形甚至与周围区域粘连。而且，感光度的改变还可能影响光刻胶与光刻设备的适配性，使得光刻过程中的参数调整变得极为困难，进一步增加了制造过程的不确定性。

从化学稳定性角度来看，混合后的光刻胶化学稳定性被打乱。在光刻过程以及后续的芯片制造工艺流程中，光刻胶需要具备良好的化学稳定性来抵抗各种化学试剂的侵蚀和环境因素的影响。混合胶的化学稳定性变差，可能会在显影、蚀刻、清洗等步骤中出现异常反应，比如与蚀刻液发生不适当的化学反应，导致图形被过度蚀刻或者出现蚀刻不均匀的情况，严重影响芯片制造的成品率。

混合胶的物理性质也会发生改变。例如其粘度、表面张力等，这些性质的变化会影响光刻胶在晶圆表面的涂覆均匀性。涂覆不均匀会导致光刻胶厚度不一致，进而影响曝光效果和图形质量。在涂覆过程中，混合胶可能无法顺畅地铺展在晶圆表面，形成局部的堆积或空缺，使得最终光刻出的图形出现缺陷。

光刻胶正胶和负胶混合在一起会给光刻工艺带来诸多严重问题，从图形精度到化学稳定性，从感光度到物理性质，每一个方面的变化都可能导致芯片制造出现次品甚至失败。因此，在光刻工艺中必须严格避免正胶和负胶的混合，确保光刻过程的准确性和稳定性，以推动半导体等相关产业的高质量发展。
