光刻工艺作为半导造领域的核心技术，犹如一把精准的刻刀，在微观世界中雕琢出复杂而精密的电路结构。它的流程涵盖多个关键步骤，每一步都紧密相连，对芯片性能起着决定性作用。

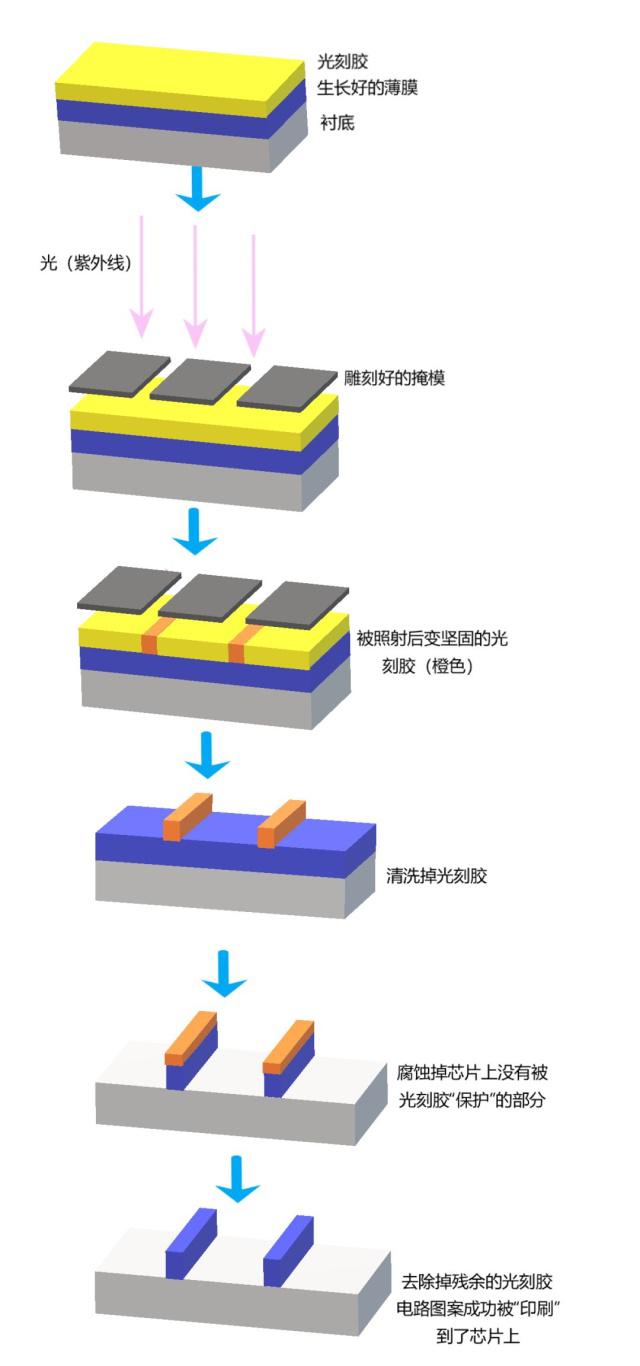

光刻工艺的第一步是光刻胶涂覆。在洁净的晶圆表面，通过旋转涂覆的方式均匀地铺上一层光刻胶。这层光刻胶如同画布，后续的图形将在其上绘制。涂覆过程要求极高的平整度和均匀性，哪怕是微小的瑕疵，都可能在后续光刻中导致图形失真。光刻胶的厚度、粘度等参数都需精确控制，以确保其能完美地附着在晶圆表面，为后续曝光提供理想的基础。

接下来是曝光环节，这是光刻工艺的核心步骤。光刻机发出的紫外光，透过掩膜版上的图形，照射到涂有光刻胶的晶圆表面。掩膜版上的图形是经过精心设计的芯片电路图案，紫外光的照射会使光刻胶发生化学反应。精确的曝光控制至关重要，包括光源的强度、曝光时间、聚焦精度等。任何一个参数的偏差，都可能导致光刻图形的尺寸偏差、边缘模糊等问题，进而影响芯片的性能和良率。

曝光完成后，进入显影阶段。经过曝光的光刻胶，一部分发生了化学变化，而未曝光的部分仍保持原来的状态。此时，将晶圆放入显影液中，未曝光的光刻胶会被溶解掉，而曝光区域的光刻胶则保留下来，形成与掩膜版图形一致的光刻胶图案。显影过程需要严格控制显影液的浓度、温度以及显影时间等因素，以确保光刻胶图案的清晰和准确。

刻蚀步骤紧随其后。利用光刻胶图案作为掩膜，对晶圆表面的薄膜材料进行选择性刻蚀。只有光刻胶覆盖区域下方的薄膜材料会被刻蚀掉，而光刻胶保护的区域则得以保留。刻蚀工艺要求高度的选择性和均匀性，即只刻蚀需要去除的薄膜材料，同时确保刻蚀速率在整个晶圆表面均匀一致。刻蚀不当可能导致刻蚀过度或不足，影响芯片的电气性能和结构完整性。

最后是光刻胶去除。完成刻蚀后，残留在晶圆表面的光刻胶需要被去除。这一过程要小心操作，避免对已形成的芯片结构造成损伤。通常采用特定的去胶剂，通过化学溶解或物理剥离的方式将光刻胶从晶圆表面清除干净。去除光刻胶后，晶圆表面恢复洁净，准备进入下一轮光刻工艺或其他半导造流程。

光刻工艺的每一个流程都环环相扣，任何一个环节的失误都可能引发严重后果。随着芯片制造技术的不断进步，光刻工艺也在持续创新和改进，更高的分辨率、更小的特征尺寸、更快的生产速度成为追求的目标。不断优化光刻工艺流程，才能推动半导体产业向着更先进、更强大的方向发展，为电子设备的不断升级提供坚实的技术支撑。从智能手机到超级计算机，从人工智能芯片到物联网设备，光刻工艺都在幕后默默发挥着关键作用，塑造着现代科技的辉煌。
